磁控电抗器型高压静止无功补偿装置
磁控电抗器型高压静止无功补偿装置（以下简称MSVC装置）主要用于6～110 kV电力系统中，根据自动控制器对电网系统的无功功率取样，自动调节磁控电抗器的晶闸管控制角，改变绕组直流电流大小控制铁芯饱和，实现电抗值连续可调，从而实现无功功率快速补偿作用。MSVC装置的电容器支路可选用滤波电容器组，使装置能够滤除系统谐波、改善系统电能质量，该产品广泛应用于以下各行业：
钢铁、冶金
冶炼厂的矿热炉，精炼炉：矿热炉在熔炼期，由于电极的频繁升降，使得电弧频繁产生与熄灭，且三相不对称，负荷的无功功率波动大，变化快，经常引起公共连接点的电压波动和闪变，同时负荷电流波形杂乱，含有2次、3次、4次、5次等谐波分量，影响供电系统及用户设备的正常运行。另外矿热炉的负荷功率因数比较低，普通无功补偿装置又无法跟踪负荷的变化速度，补偿效果不好，使得某些电弧炉企业需要交纳一定数额的罚款。MSVC装置可以完全解决上述问题，提高功率因数到0.98以上。
钢厂的轧机：轧机在工作时由于被轧材料供给的不连续性，造成轧机负荷波动，当有材料被轧时，轧机负荷较大，无材料时轧机处于空载，因此轧机负载量呈阶跃特征急剧变化，轧机的有功、无功负荷大起大落，且周期较短，一般为几分钟，传统的补偿装置无法快速跟踪不长，企业功率因数低，母线电压急剧波动，因此非常适合用MSVC装置对其补偿。
煤矿、船厂、港口大型提升机
提升机属于短时工作负荷，循环一次分加速、等速、减速和停止几个工作阶段，各阶段所需功率不同、变化快，普通无功补偿装置无法跟踪负荷变化的速度，起不到无功补偿的作用，而且其提升机一般为直流调速电机，负荷电流中含有大量的谐波电流，需要对谐波进行滤除。
风力发电场
由于风电场风力变化频繁的自然特点，导致风力发电机发电功率的波动很频繁。目前应用较广泛的异步风力发电机，需要吸收一部分感性无功来建立磁场，可以通过并联电容器来满足，但是普通投切型固定容量补偿电容器不能满足风机随风力变化的频繁无功波动的要求，有时电容器满足不了的情况下，风机会向电网吸收无功功率，导致上级电网功率因数降低，电压也会波动，为保证风电场的电压稳定性，需要采用MSVC装置对风电场进行无功和电压优化控制，随着电网对风电场接入的要求（电压，功率因数）越来越高，MSVC装置在风电场的应用将会越来越广泛。
电气化铁路
电气化铁路的牵引负荷是一个典型的大功率冲击性负荷，当牵引区间内无机车时牵引变近乎空载，当有机车通过时，牵引变的负荷快速上升，再快速下降，如果补偿跟踪不及时会造成牵引变功率因数偏低，损耗增大，出现电压波动与闪变；且电气化铁路牵引系统为单相供电，是一种不对称负荷，存在大量负序分量，对附近的发电机影响较大；此外机车上有大容量整流设备，会对电网引入谐波污染，因此在牵引变中应用MSVC装置可以实时补偿无功，降低三相负荷不平衡度，滤除谐波。
城市二级变电站
在区域电网中，一般采用分级投切电容器组的方式来补偿系统无功改善功率因数，这种方式只能向系统提供容性无功，并且不能随负载的变化而实现快速精确调节，在保证母线功率因数的同时，容易造成向系统倒送无功、抬高母线电压，危害用电设备及系统稳定性。MSVC装置可以快速精确地进行容性及感性无功补偿，使MSVC装置在稳定母线电压提高功率因数的同时，彻底、方便地解决了无功；
煤矿、船厂、港口大型提升机

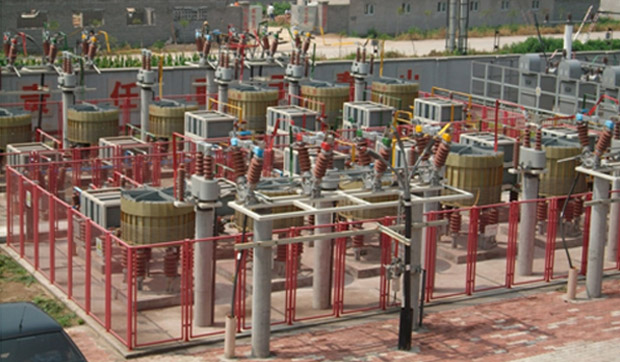

风力发电场
电气化铁路
“零”渗漏：电容器组内所有油式产品瓷套均采用滚压接式套管，无渗漏
终身免防腐：配件外壳材质为优质不锈钢材质，设备组装框架采用铝合金型材制作
积木式组装：采用模块化设计，模块发货，现场拼装即用
智能化设计：采用自主知识产权的智能软件对系统情况及滤波效果进行模拟仿真，保证了装置的使用效果
设计精确性：坚持执行设计前的现场数据测试和投运后的效果测试，保证产品设计的精确性
1、MSVC装置能够实现高精度补偿，系统功率因数可始终控制在设定值（如0.999）；

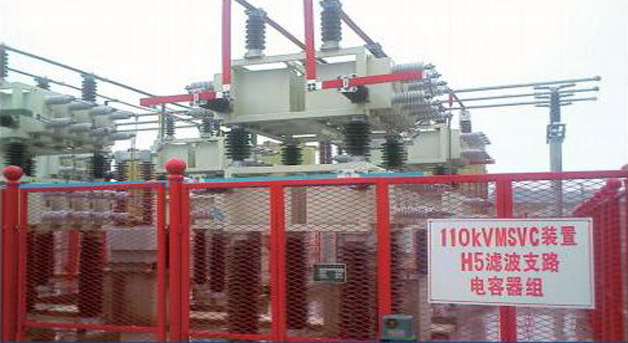

2、MSVC装置的电压等级可达到110kV，能够实现110kV系统的动态无功调节；
3、磁控电抗器控制元件为低压晶闸管，其端电压仅为系统电压的 1 ％～ 2 ％，无需传并联，运行时不需要承受高电压、大电流，因此MSVC装置安全可靠，发热量很小，维护成本低；
4、可控硅动作，整流控制产生的谐波不流入外交流系统，因此MSVC装置本身产生的谐波非常小。
5、即使可控硅或二极管损坏，磁控电抗器也仅相当于一台空载变压器，不影响系统其他装置的运行，因此MSVC装置的可靠性高；
6、经济优势明显：后期免维护，磁控电抗器结构简单，占地面积小，基础投资大大压缩；
7、MSVC装置控制器采用全数字化智能控制，功能强大，扩充性强，可大大减少调试、维护及检修所需时间；
8、MSVC装置控制方式多样，能够适应主变的各种运行方式。
9、具备极强的自诊断能力：既有静态自检，又有运行中的动态监测，能及时对系统的各种突发时间做出准确的预警和保护。
10、装置保护采用微机保护，包括速断、过流、过压、欠压、不平衡保护、谐波超限保护等。
11、采用光纤控制，高压部分与控制部分完全光电隔离，能够在强干扰、强谐波的情况下良好运行。
12、MSVC装置的控制系统提供多种通讯接口及通讯规约：通过RS485/RS232与上位机综合自动化系统连接，实现远程监控、测量、显示及打印，自动化程度高。

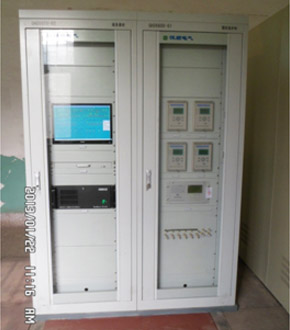

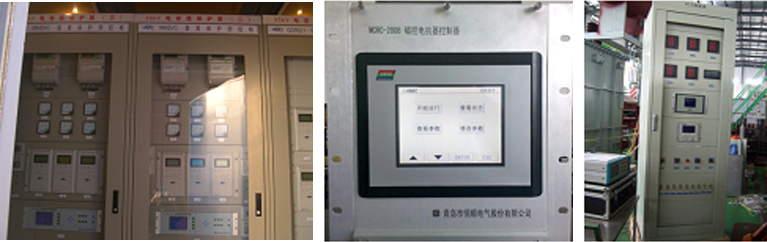

MSVC装置控制系统
