TAL型高压滤波电容器装置（以下简称装置）主要用于钢铁、冶金、化工等有谐波源的场所，起就近吸收谐波源所产生的谐波电流，改善系统电能质量的作用。装置属于“无源型”滤波装置，主要由滤波电容器，滤波电抗器和电阻器适当组合构成，精密调谐后可使滤波器对某一频率的高次谐波电流呈现低阻抗，从而起到就地吸收谐波电流的目的。

装置在运行中和谐波源并联，除起滤除谐波、改善电能质量的作用外，还向系统输送容性无功，起到调整网络电压，降低线路损耗，提高供配电设备使用效率的作用。

“零”渗漏：装置内所有油式产品瓷套均采用滚压接式套管，无渗漏

终身免防腐：配件外壳材质为优质不锈钢材质，设备组装框架采用铝合金型材制作

积木式组装：采用模块化设计，模块发货，现场拼装即用

智能化设计：采用自主知识产权的智能软件对系统情况及滤波效果进行模拟仿真，保证了装置的使用效果

设计精确性：坚持执行设计前的现场数据测试和投运后的效果测试，保证产品设计的精确性

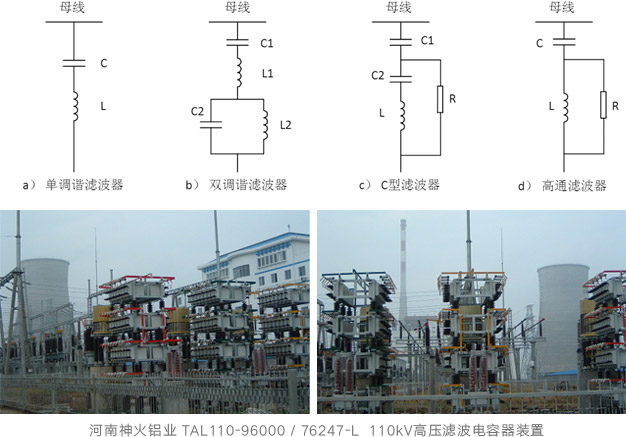

TAL型高压滤波电容器装置属于无源滤波器，主要由滤波电容器、滤波电抗器等适当组合成LC滤波装置，滤波器除起滤波作用外，还兼作无功补偿作用。LC滤波装置主要有单调谐滤波器、双调谐滤波器、高通滤波器、C型滤波器等。

实际应用中根据谐波电流的特征及大小和无功需求情况设计成几组滤波器，每一组滤波器对应某一次谐波，滤波器的分组需进行精密计算，既要满足滤除谐波的要求，也要满足无功补偿的要求，同时还要防止在某一整次频率下由于滤波器与系统阻抗发生并联谐振而产生的谐波放大。我公司研发成功的滤波器设计软件可根据每一用户的具体特点快速、合理地提供精确的滤波方案。

我公司产品覆盖国内3kV～110kV全系列电压等级，并可根据用户需要制造特殊电压等级特殊频率的定制产品。110kV直挂式产品已于2003年开始得到应用，目前公司已成为拥有国内运行时间最长、运行数量最多的110kV直挂式产品供应商。装置所使用的滤波电抗器和滤波电容器均由我公司自行研制生产，通过条码系统进行全过程跟踪，严格控制产品容量偏差，保证了LC调谐的精确性。

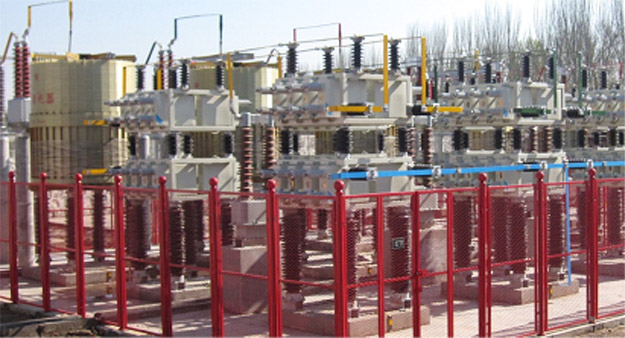

高压滤波电容器装置主要由隔离开关（接地开关）、放电线圈、氧化锌避雷器、干式空心滤波电抗器、高压滤波电容器、电流互感器、喷逐式熔断器（可选）和母线等组成。

装置的安装方式主要由用户的安装场地的大小决定，可户外安装，也可户内安装。其电抗器可前置或后置安装，当电抗器前置时则必须严格校验电抗器的动、热稳定性。根据电抗器的安装方式可以分为三相平装、三相叠装，建议采用平装方式。空心电抗器由于互感影响比较大，因而在安装时必须保证一定的距离，且周围不允许有构成回路的金属材料或其他导磁性材料存在。电容器安装方式可根据接线方便立式安装或卧式安装等。

装置按投切方式可分为手动投切和自动投切两种型式。一般情况下，用户可根据负荷情况通过人工操作隔离刀闸切除几个支路，从而实现调容的目的，但隔离刀闸的操作必须是在把装置从系统断开的条件下方可进行，而且滤波支路的切除顺序应严格按照操作规程的要求进行。另外也可以采用专用控制装置通过检测母线电压和无功的情况，通过控制支路高压接触器（或断路器）的投切来实现有载自动调容，每档容量可根据负荷补偿的需求进行分组。

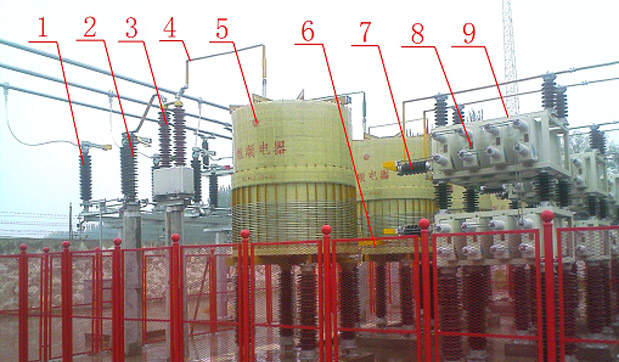

110kV高压滤波电容器装置

图中：1——隔离接地开关；2——氧化锌避雷器；3——电流互感器；4——母线；5——滤波电抗器；6——围栏；7——支柱绝缘子；8——高压滤波电容器单元；9——框架

1.电容偏差：相电容偏差为装置额定值的0~5%；任何两线路端子之间电容的最大值与最小值之比不超过1.005；各串联段的最大与最小电容之比不超过1.01；每相的臂之间最大与最小电容之比不超过1.01。

2.装置能在1.1倍额定电压或1.35倍额定电流下长期运行。

3.电流过载能力：由于实际电容最大可达1.15CN，故最大电流可达1.5IN，这些电流因数是考虑到谐波和1.10UN的过电压共同作用的结果。

4.滤波电抗器调节范围：-5%~+5%连续可调，可根据需求特殊定制。

5.防腐性能：滤波电容器单元外壳采用不锈钢材质制作并喷漆；对于户外使用的装置，其内部框架全部使用铝合金型材制作，围栏采用不锈钢材质，其他外露件、紧固件全部采用可靠防腐措施，杜绝了装置生锈的可能。
